變頻器維護保養和老化檢查技巧

變頻器器件的損壞，如功率模塊的炸裂、短路或開路，電容器的噴液、鼓頂，IC電路的擊穿性損壞，電阻元件的斷路等，不但用萬用表從元件的電阻值或在線電壓值，能方便地檢測出來，而且有些損壞，是僅憑肉眼觀察其外形的色形與形變，即能得出明確的判斷。而元器件的性能劣變，并非為短路或斷路的“明顯損壞”的狀態，不但從器件外形上看不出明顯異常，而且在有時候，甚至萬用表及其它測量設備對其好壞，都無能為力。此類損壞，如大電容電解電容的引線電阻變大，小容量電容的介質損耗加大，高頻特性變壞，和晶體管放大能力變差，二極管的整流特性變壞等，我們用萬用表和電容表檢測都是好的，但故障元件在電路的實際工作中“表現不佳”，好像一個人帶著不良情緒在勉強地干工作，因而工作中必然漏洞百出，很難圓滿地完成工作任務。 元器件的性能變劣，不是一個質變現象，而是一個量變現象。經過多年使用的機器，像電容器的電解液干涸，三極管的放大能力降低，元器件引腳的氧化等，是隨著時間的推移而漸漸變化的，因而檢修“老機器”，更需要注意這方面的問題。 對這類元器件損壞的定義，用老化、低效、失效、性能變劣比較適宜，用擊穿、斷路等就不合適了。元器件的性能劣變，其劣變的程度往往差異甚大，表現出的故障現象和檢測難度也千變?nèi)f化，不易掌握，而往往表現為疑難故障，或稱為“軟故障”，讓人撓頭——查不出壞件，但電路顯然又不是正常狀態！檢修這類故障，需要檢修者電子電路基本功的扎實、多年積累的經驗，甚至對檢修者的心理素質，也是一種考驗。 好在這類故障畢竟是少數，一般還是元件“硬性損壞”的為多。如果維修者樂于接受這種挑戰，對這種軟故障的檢修，也會轉化為一種樂趣，檢修的過程甚至也可以成為一種享受的過程（普通故障上來就換件，有啥子樂趣可言呢？），讓人非常有成就感。我們?cè)陂L(zhǎng)期的檢修工作中，總會遭遇這樣的故障，可以干脆不修此類機器，也可以接受下來，享受一把，有什么不好呢？ 有些元件器，廠家已給出使用年限，如變頻器中的散熱風扇和電解電容，廠家給出的更換年限為8-10年。風扇是個旋轉部件，旋轉部件如軸承，長期使用總有磨損的；為了提升電容量，電解電容內部注有電解液，因而有反而漏電流產行，安裝使用時應注意其極性。同時，隨使用年限增多，電解液必然逐漸干涸，使電容量下降。到達使用年限后，即使變頻器未壞，從原則上講，也應將風扇和電解電容換掉，以防患于未然。 風扇損壞，比較直觀，這里以故障實例談一下直流回路儲能電容的損壞。

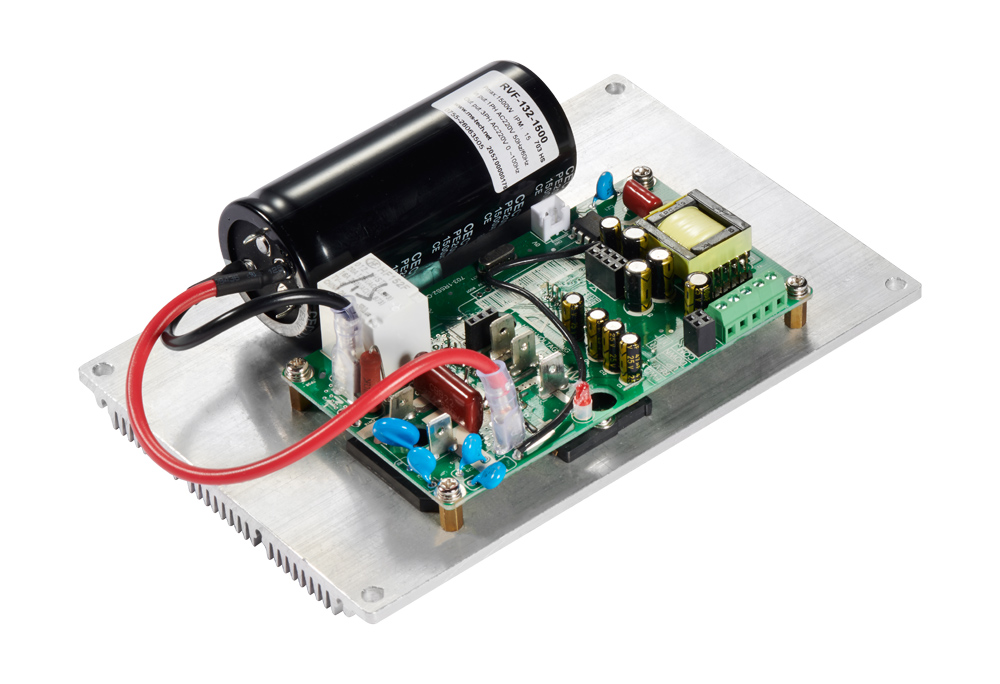

一、大容量電解電容老化所表現出的故障現象及檢修思路：

[故障實例一臺富士5000 G9型90KW變頻器，運行中跳欠電壓故障。該變頻器連續工作已近十年，接手后，先用電容表測試直流回路儲能電容的容量，儲能電容共6只，每只電容量為8200UF，檢測其容量為8000-8300UF之間，感覺電容都沒有問題。從調壓器送入可調三相電源，檢查電壓檢測電路并監測面板顯示直流電壓值，說明直流電壓檢測電路也沒有問題。測直流回路電壓，在輸入電壓為380V時，直流電壓為540V左右（輕載），檢查不出問題所在。 將變頻器拖動37KW電機，滿載運行，未路欠電壓故障。還是感覺不放心，后來又找一個工廠，用變頻器拖動75KW電機，滿載運行，跳欠電壓故障停機，運行中檢測直流回路電壓，已跌至430V。變頻器確實存在故障！ 帶載情況下直流回路電壓低，只有兩部分可懷疑元件：一是三相整流電路，本機由六塊100A整流模塊構成三相整流電路，每二塊相并聯使用。用數字萬用表的二極管檔，測整流橋的正向壓降，在430（0.43V）左右，用指針式萬用表，測其正反向電阻，都沒有問題。該款變頻器有個特點，整流模塊與逆變模塊的使用，在功率上有相當大的余量，整流模塊的穩定性也優于電解電容。因而還是不能排除電容的嫌疑。想要代換試驗的話，但手頭又沒有這么多整流模塊和電容備件。只有確定是整流橋還是電容的問題，購件后才驗證故障所在。 顯然，電容器的損壞，并不是因使用年限過長造成的容量下降，用電容表測試容量也是滿足要求的。但本機故障表現，又確實像是儲能電容的容量下降，起不到應有的儲能作用，而使直流回路的電壓下降，導致電壓檢測電路報出欠電壓故障。 電容的容量減小，輕者表現為帶負載能力差，負載加重時往往跳直流回路欠電壓故障，電容的進一步損壞，還有可能使直流回路電壓波蕩，形成對逆變模塊的致命打擊。此類故障往往又較為隱蔽，不像元件短路容易引人重視，檢查起來有時也頗費周折，尤其是大功率變頻器中的電容，運行多年后，其引出電極常年累月經受數百赫茲的大電流充、放電沖擊，出現不同程度的氧化現象，用電容表測量，容量正常；用萬用表測量，也有鮮明的充、放電現象，反向漏電流阻值也在容許范圍內，但接在電路中，則因充、放電內阻增大，相當于電容充、放電回路串接了一定阻值的電阻！電容的瞬態充、放電電流值大為降低，實質上電容的儲電能力下降，相當于電容量嚴重減小。因儲電能力下降，致使直流回路電壓跌落，變頻器不能正常工作，檢修人員可能會作出誤判！ 若非負載狀態下，同時監測直流回路的電壓值，在維修部的輕載條件下，很難判定和分析到是儲能電容的問題。
